Metrotek M716
универсальный измерительный зонд

pics/2_IMG_1168
pics/IMG_1171  pics/IMG_1165  pics/m716-met-front  pics/m716-met-back

Metrotek M716 предназначен для мониторинга, тестирования и анализа сетей Ethernet с возможностью дистанционного управления, а также выполнения автоматизированных сценариев.

Прибор включается в сеть в разрыв соединения (транзитный режим) или в качестве оконечного устройства. Поддерживает аппаратный механизм "bypass" — восстановление соединения при пропадании питания.

Прибор работает под управлением операционной системы Linux.

Основные возможности:

  • Генерация и регистрация трафика с нагрузкой до 100 % на уровне L1 (Physical), L2 (MAC), L3 (IP), L4 (UDP) стека TCP/IP.
  • Диапазон скоростей передачи данных в сетях: от 10 Мбит/с до 1 Гбит/с.
  • Тесты RFC2544 out-of-service и in-service.
  • Измерение пропускной способности канала без влияния на сеть.
  • Измерения по рекомендации Y.1564 out-of-service и in-service: проверка на соответствие SLA.
  • Анализ односторонних и двусторонних показателей качества канала связи (задержки и джиттера) по протоколу TWAMP Light (RFC 5357).
  • Поддержка VLAN Q-in-Q и MPLS.
  • Измерение пакетного джиттера.
  • Режим интеллектуального шлейфа (Smart Loopback) с одновременным сбором статистики.
  • Тест TCP-подключения, тест доступности HTTP.
  • Режим MPT: непрерывная генерация до 300 независимых потоков (L2 или UDP) и измерение джиттера, задержки и потерь пакетов.
  • Возможность формирования syslog-сообщений.
  • Поддержка односторонних (One-Way) измерений.
  • Поддержка NTP и PTP.
  • Технология PoE (питание по Ethernet кабелю).
  • Часы реального времени (RTC) с отдельной батареей.
  • Режим "bypass" между портами.
  • Backup-питание: передача сообщения об аварии и корректное завершение работы.
  • Формирование «dying gasp» пакетов в виде SNMP traps (допускается пользовательский формат пакетов).
  • Вывод информации о состоянии портов и тестов.

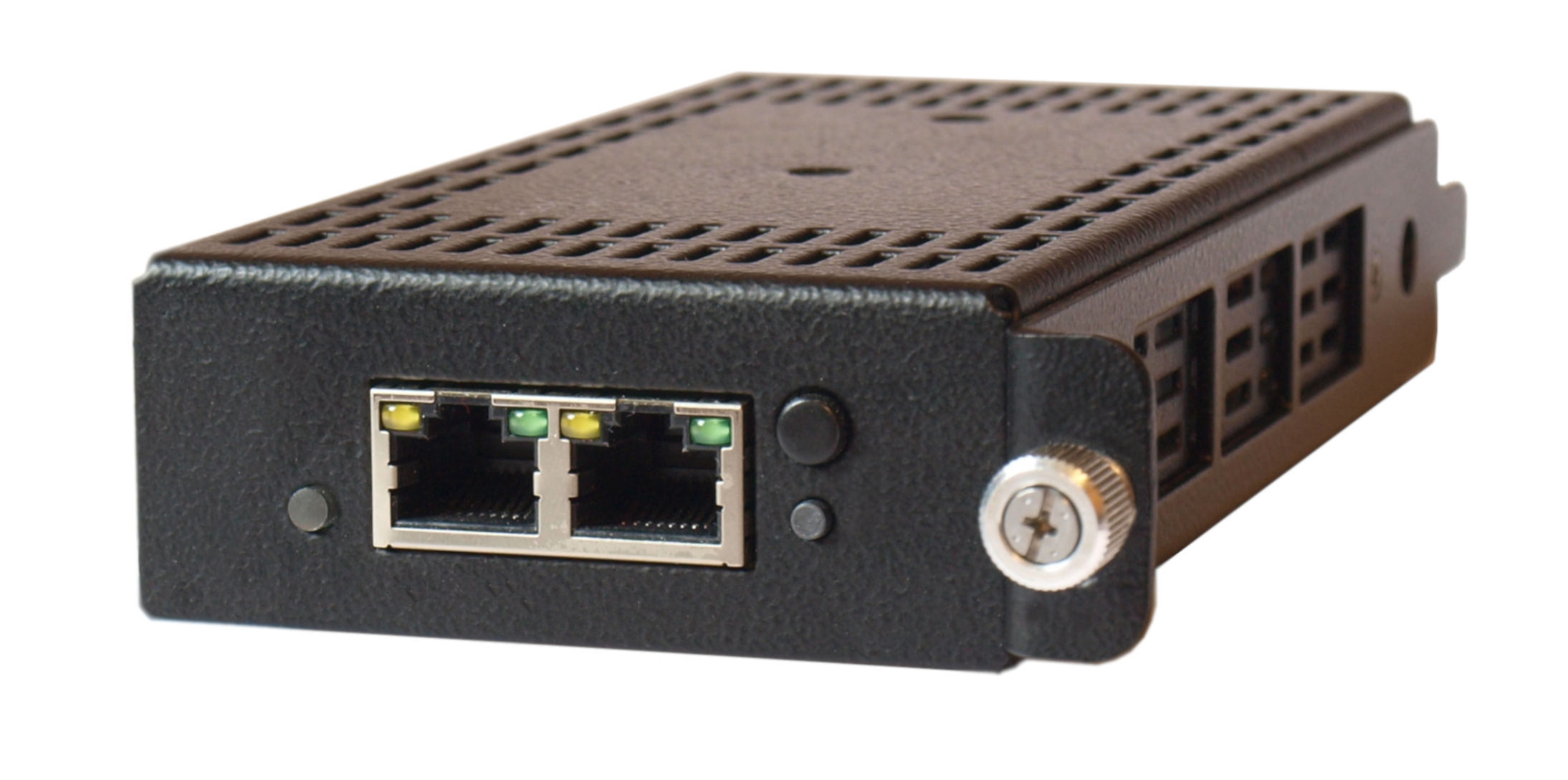

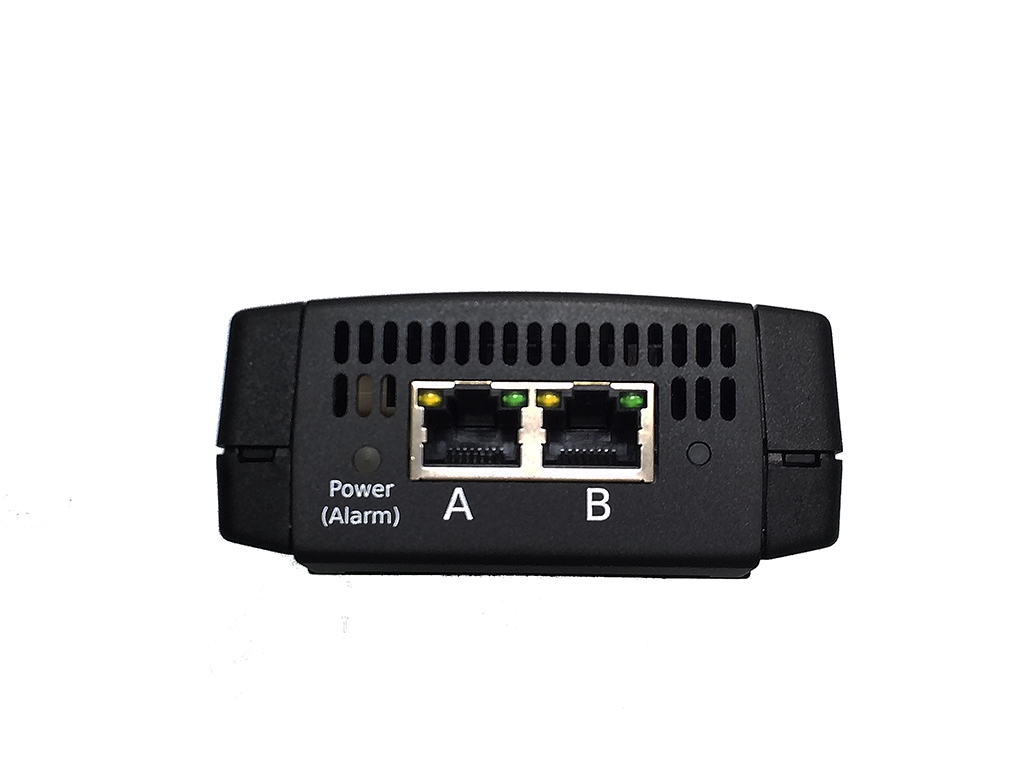

Измерительные интерфейсы (A и B)
  • 2xRJ-45 (10/100/1000 BASE-T);
  • поддержка технологии PoE*;
  • автоматический режим "bypass" между портами при пропадании питания или программно.

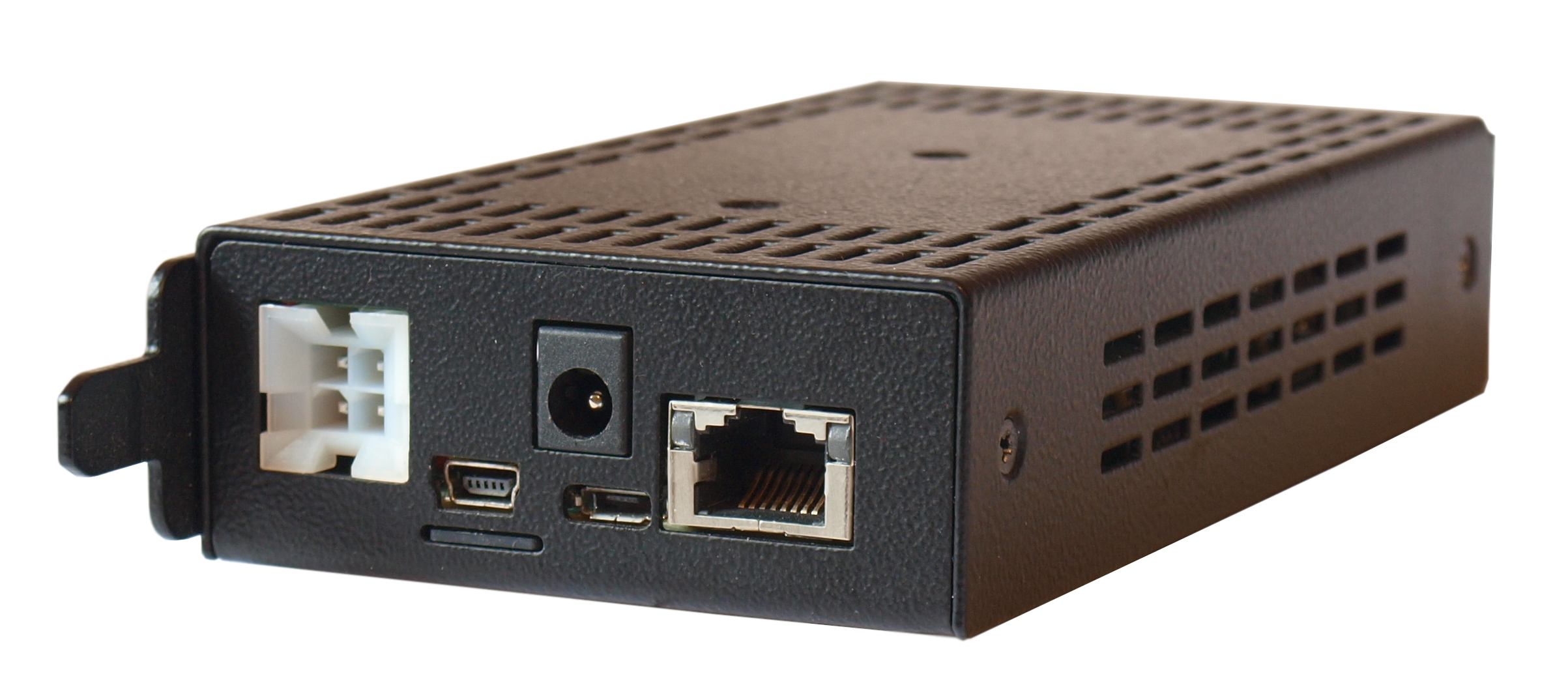

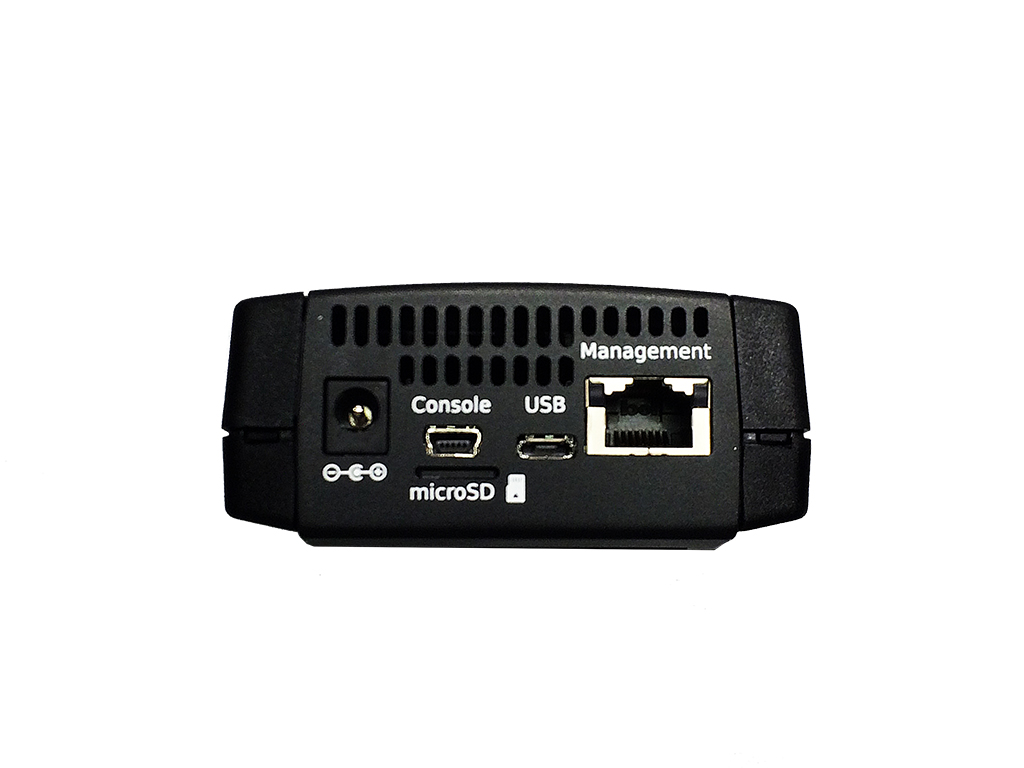

Интерфейсы управления
  • 1xRJ-45 (10/100/1000 BASE-T);
  • 1xmicro USB AB OTG (host, device);
  • 1xmini USB B консоль.
Дополнительные функции
  • кнопка сброса к заводским настройкам;
  • RTC c отдельной батареей;
  • backup-питание;
  • датчик для мониторинга температуры FPGA.
Напряжение питания 12 В внешний блок питания (48 В PoE*)
Потребляемая мощность 7,5 Вт
Габаритные размеры прибора в пластиковом корпусе 154x84x38 мм
Габаритные размеры прибора в металлическом корпусе 152x75x30 мм

* Модуль PoE является опциональным и работает от порта A (по умолчанию) или порта B. Перенастройка модуля PoE для работы от порта B выполняется по предварительному заказу.
