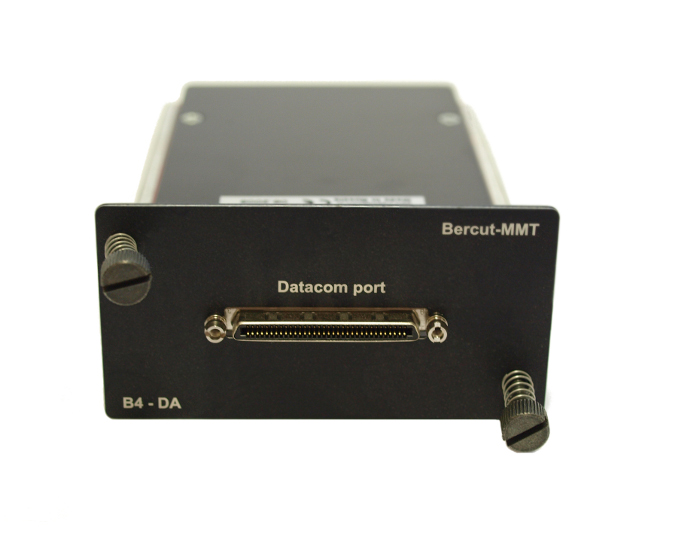

B4-DA
Карта анализа интерфейсов передачи данных

pics/dat_card

Подсистема анализа интерфейсов передачи данных (Datacom) на базе платформы Беркут-MMT предназначена для проведения измерений и диагностического тестирования аппаратуры передачи данных, обеспечивающей скорость от 50 бит/с до 2 Мбит/с.

  Справочная информация

Технические спецификации

  1. Измерение сквозного соединения в сетях передачи данных в режиме эмуляции DTE/DCE:
    • установка тестовой последовательности (2e6, 2e9, 2e11, 2e15, 2e23, все 0, все 1, чередование нулей и единиц и заданная пользователем);
    • генерация ошибок (EPAR, EFRA, E-bit, SLIP+, SLIP-);
    • генерация аварий (LSS, BSL, LOC).
  2. Мониторинг двух направлений передачи для повышения уровня диагностирования сетей передач данных.
  3. Проведение измерений:
    • основных параметров (BIT, BER, EPAR, EPARR, EFRA, EFRAR, LOC, %LOC, LOS, %LOS, BL, %BL, BSL, %BSL, LSS, %LSS, все 0, все 1, SLP+, SLP-);
    • согласно Рекомендации G.821 (BIT, BER, SLIP+, SLIP-, US, %US, AS, %AS, ES, %ES, SES, %SES, curBER);
    • согласно Рекомендации G.826/M2100 (EB (блок), BBE, %BBE, US, %US, AS, %AS, ES, %ES, SES, %SES).

Карта анализа интерфейсов добавляет к возможностям Беркут-MMT функции тестирования для подтверждения правильности предоставления услуг как глобальных сетей, так и местных каналов передачи данных. Карта Datacom обеспечивает проведение измерений в режимах эмуляции DTE/DCE, а также в режиме пассивного мониторинга для следующих интерфейсов:

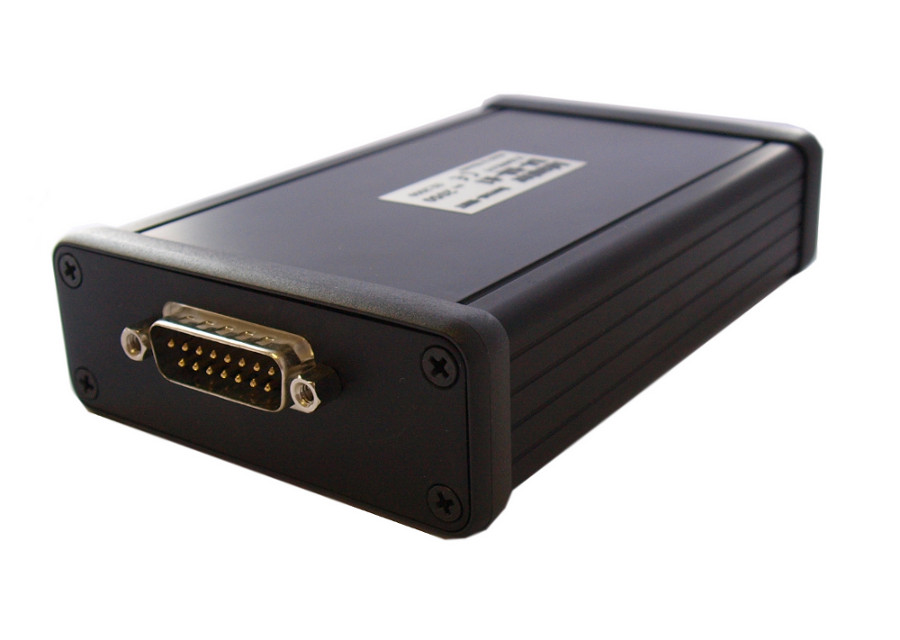

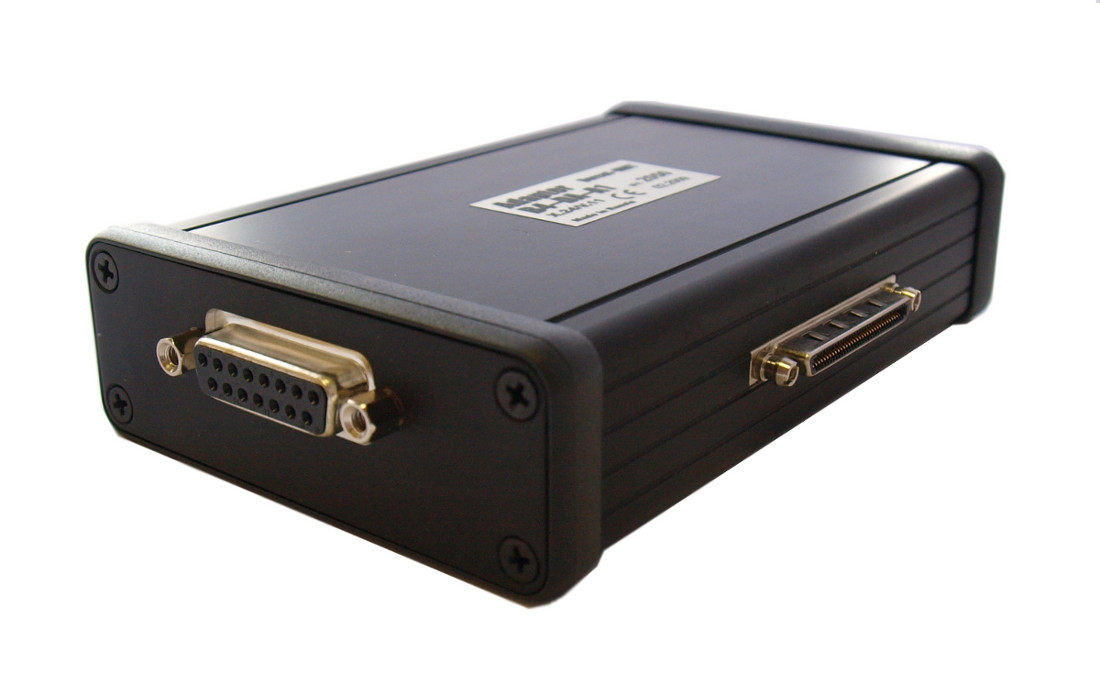

  • X.24/V.11 (X.21, X.21bis) - адаптер B4-DA-A1;
    pics/a1  pics/a1_b

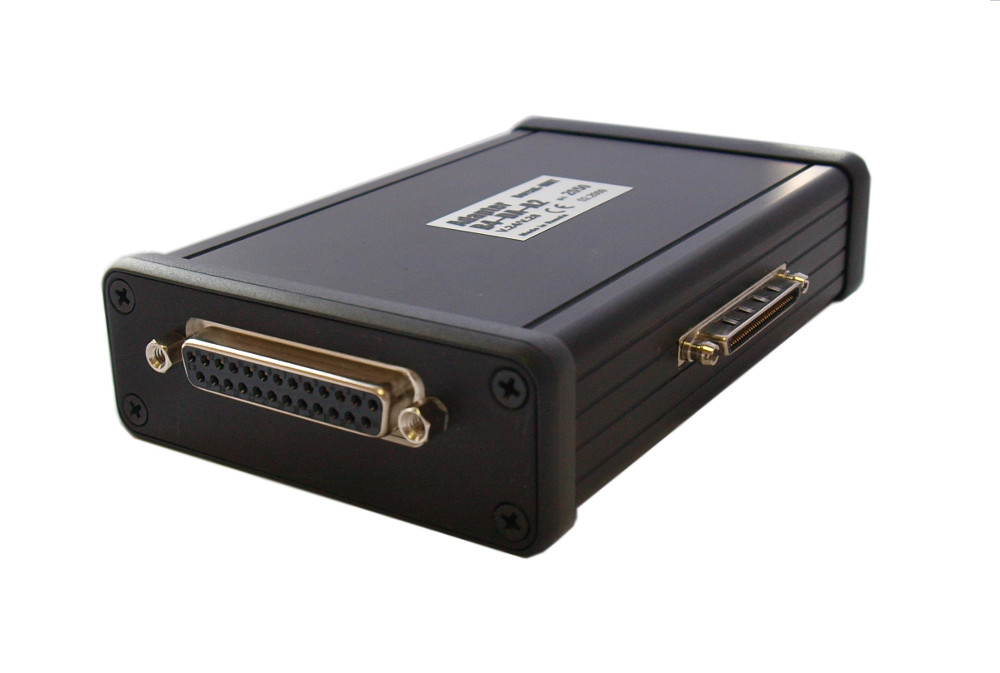

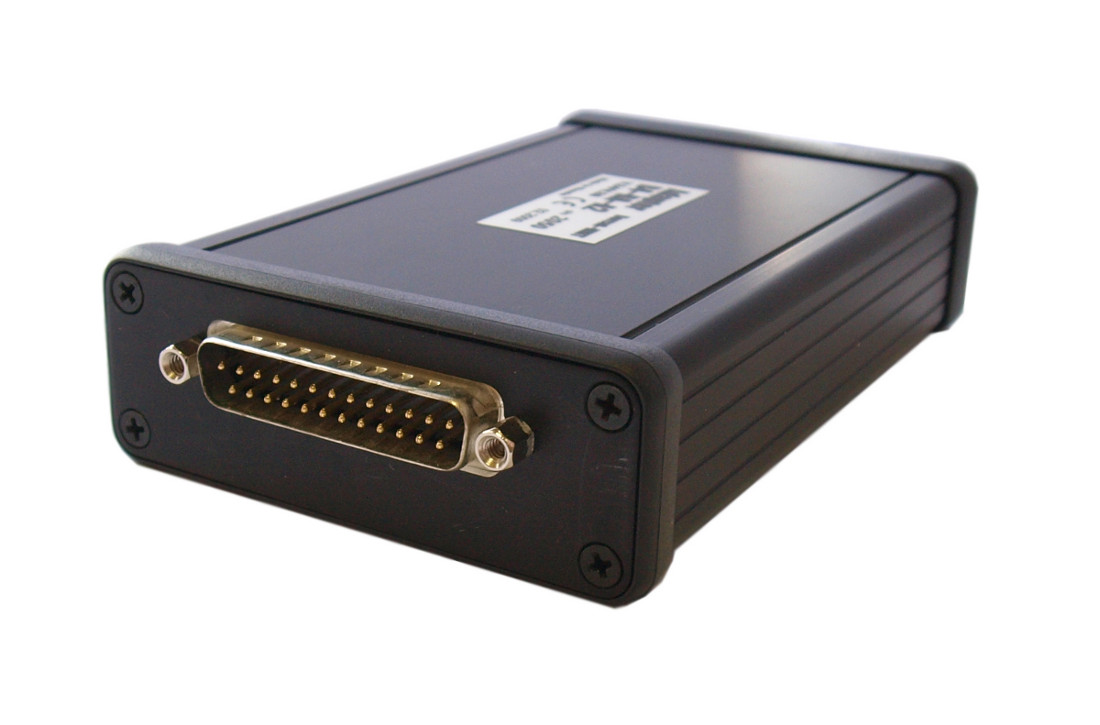

  • V.24/V.28 - адаптер B4-DA-A2;
    pics/a2  pics/a2_b

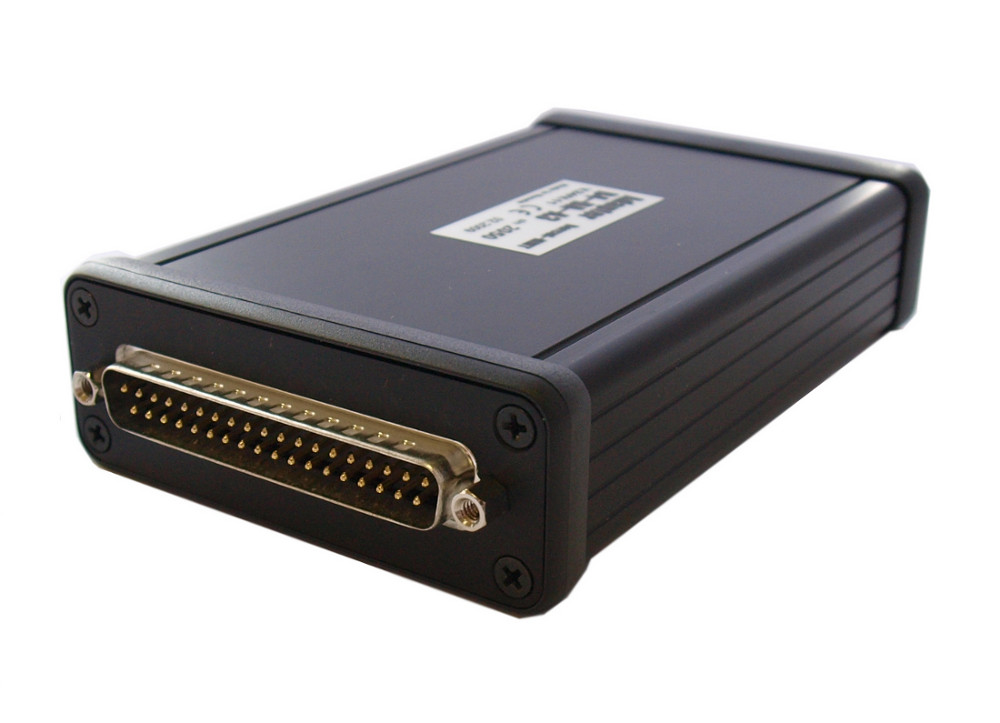

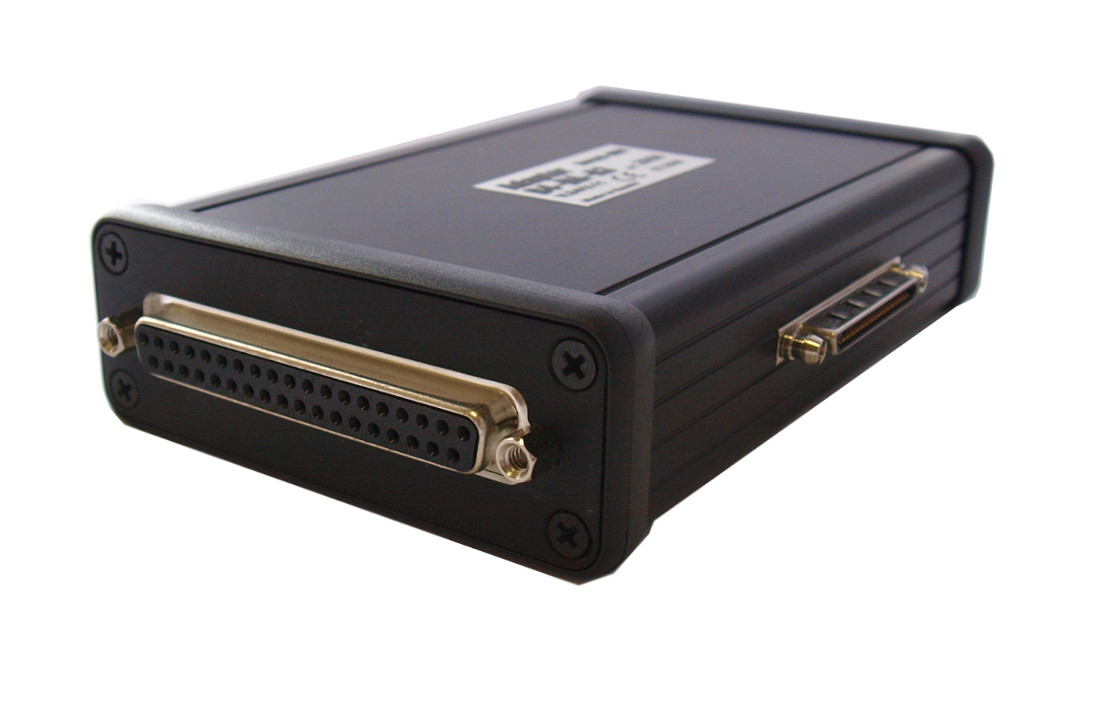

  • V.24/V.11 (V.36/RS-449)- адаптер B4-DA-A3;
    pics/a3  pics/a3_b

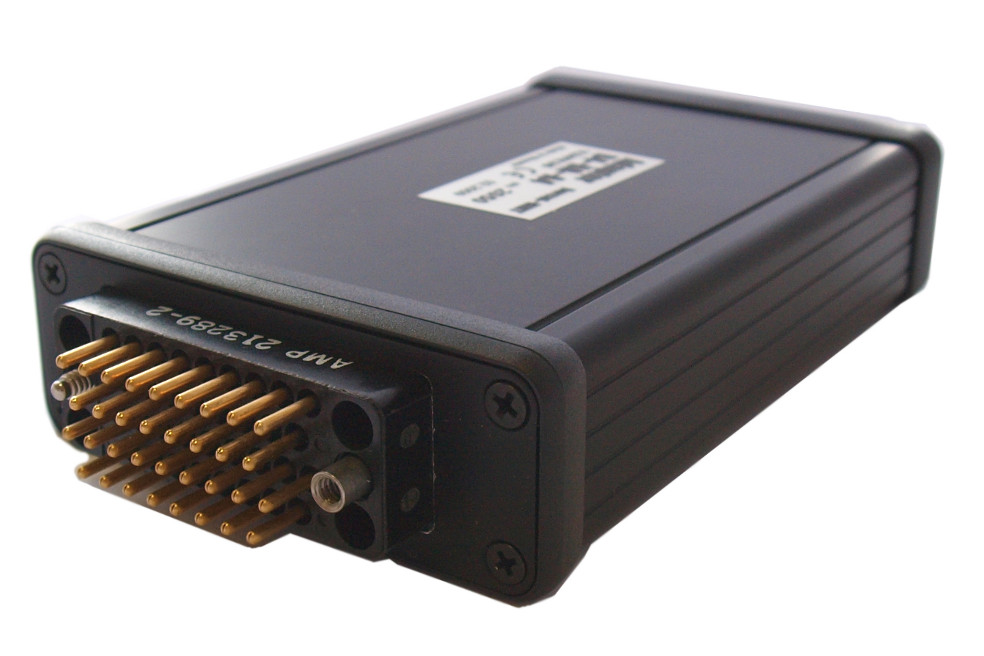

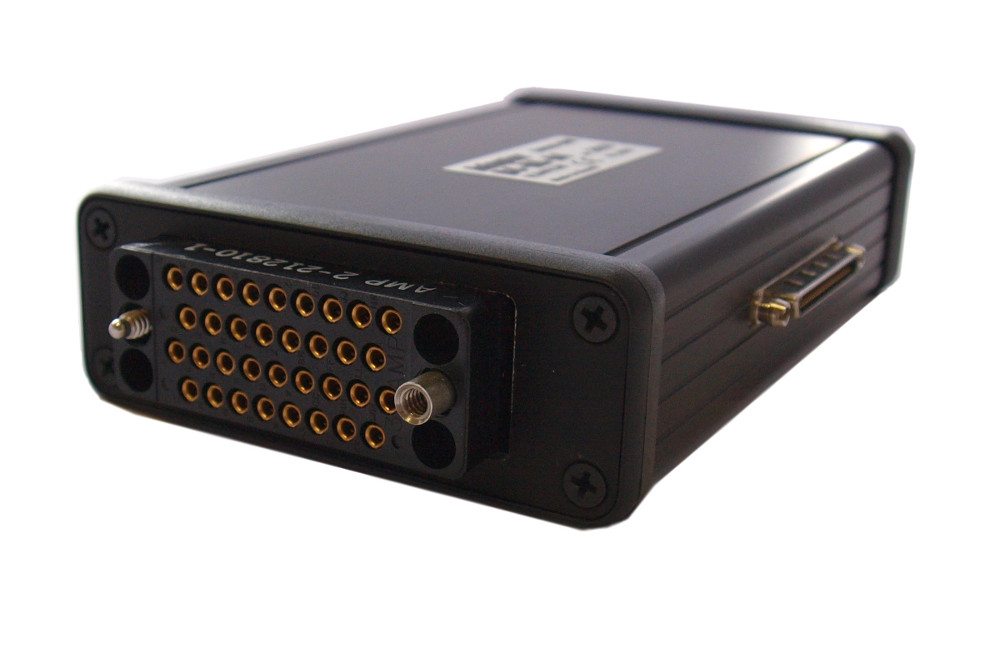

  • V.24/V.35 - адаптер B4-DA-A4;
    pics/a4  pics/a4_b
