отладочная плата для CV-SE-SOM

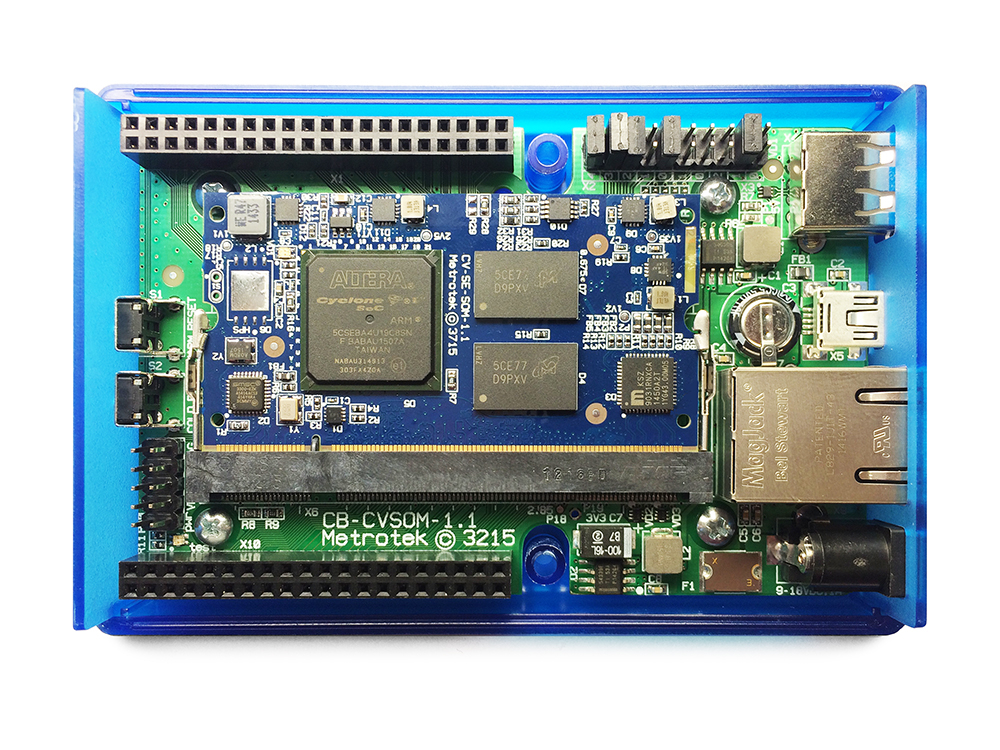

Отладочная плата CB-CV-SOM предназначена для быстрого создания и моделирования прототипов плат (изделий, приборов), изучения и отладки ПО SoC Cyclone V (Altera) на базе модуля CV-SE-SOM.

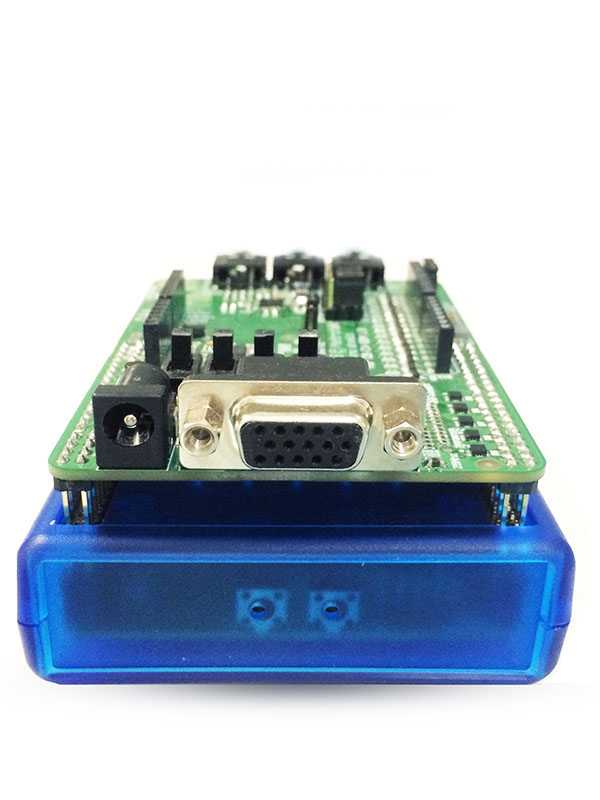

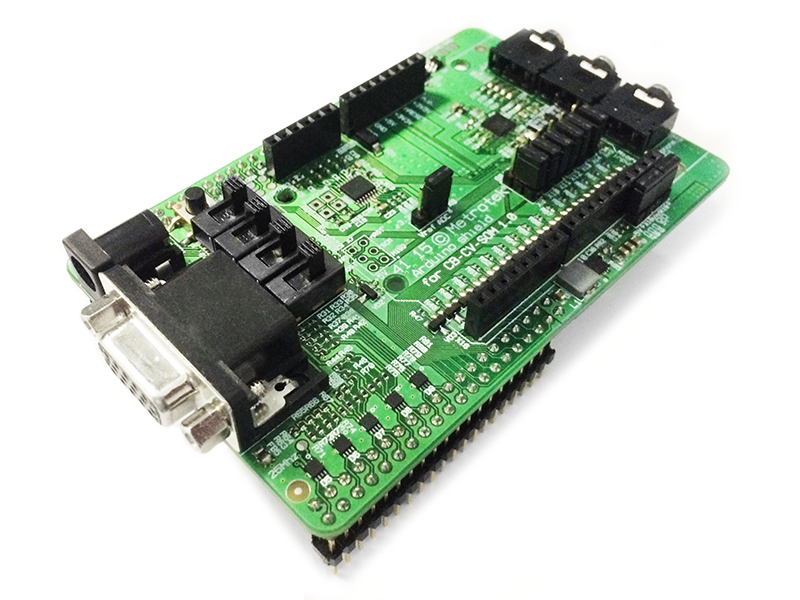

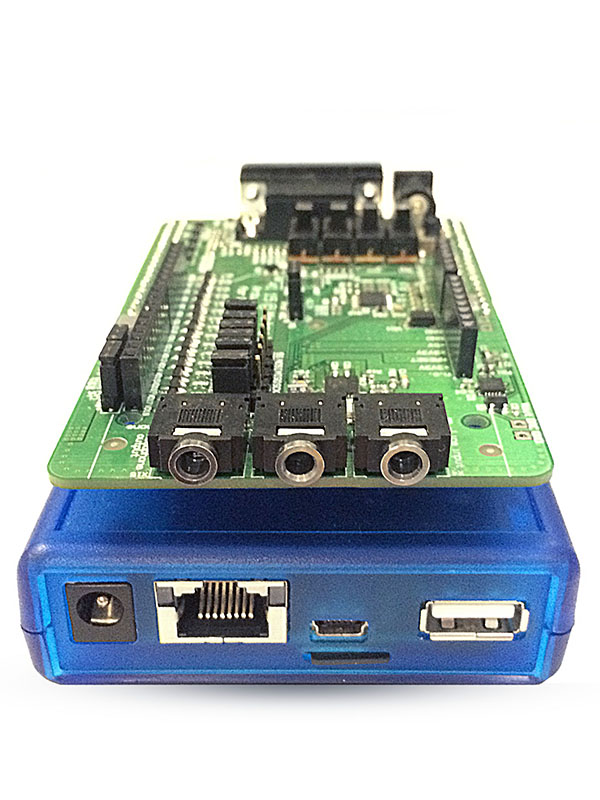

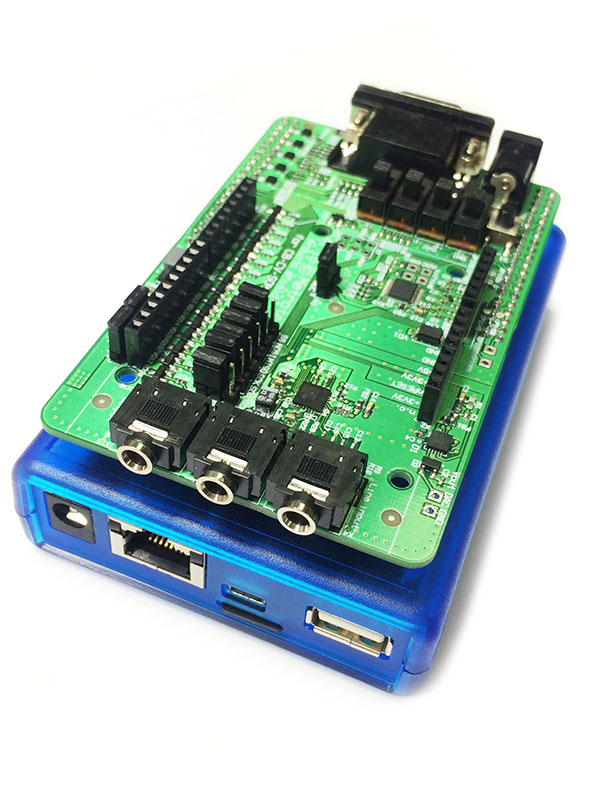

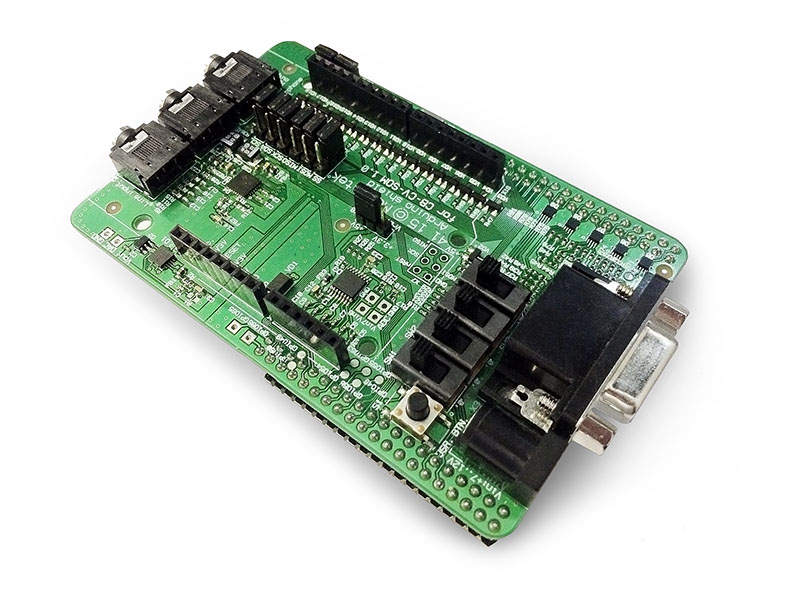

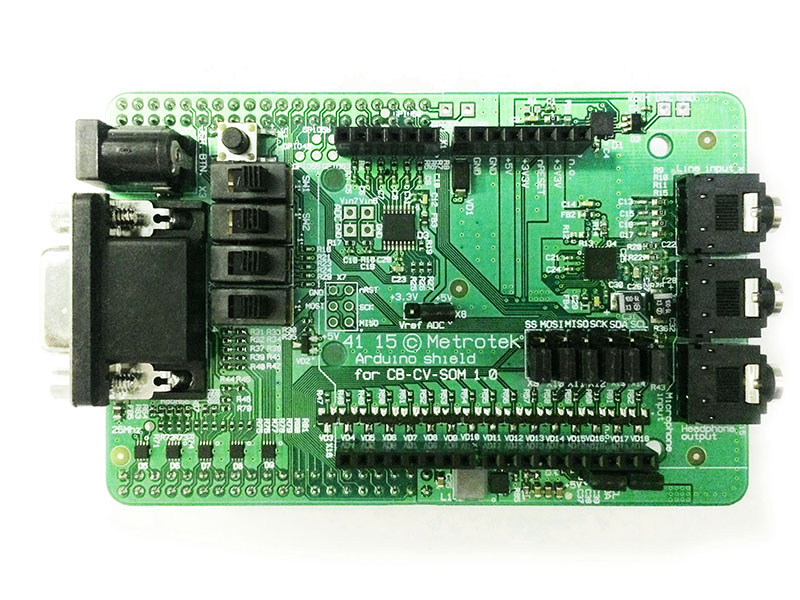

Для организации подключения стандартных шилдов Arduino Uno 3 к CB-CV-SOM используется плата, которая дополнительно содержит VGA-интерфейс, аудио кодек и DAC.
Справочная информация

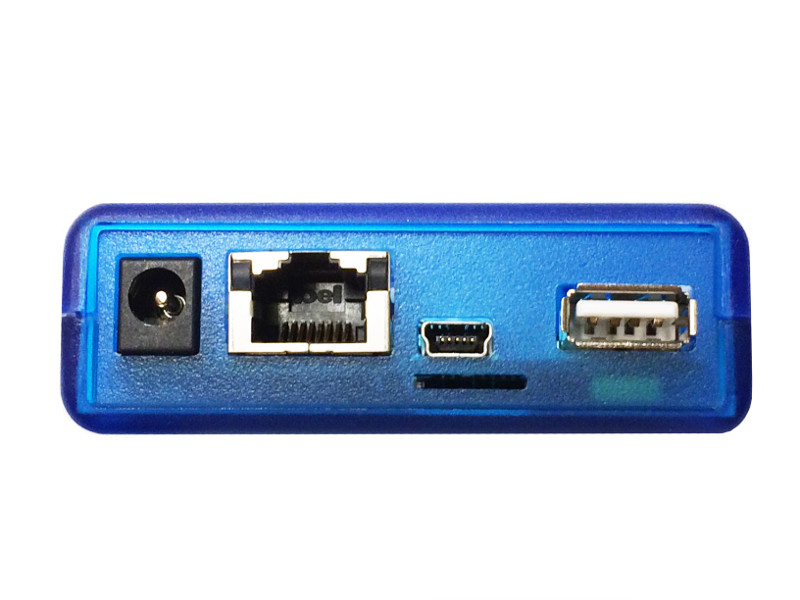

Список интерфейсов:
- USB 2.0 type A Host
- mini USB (мост USB <> UART)
- RJ-45 10/100/1000M Ethernet
- micro SD
- JTAG FPGA-HPS
- DC Power Jack - 2.1мм - разъём питания (9-18 В)
Дополнительно:
- кнопки WARM и COLD сброса
- два двухрядных разъёма PBD-40 для подключения плат расширения
- две двухрядных линейки под джамперы для конфигурации SOC
- зелёный светодиод индикации питания
- красный светодиод подключенный к HPS
- RTC с ионистором
Варианты комплектации:
Отладочный комплект:
- Модуль SOC
- SD + BSP
- Материнская плата
- Доп опции:
- Возможна установка радиатора

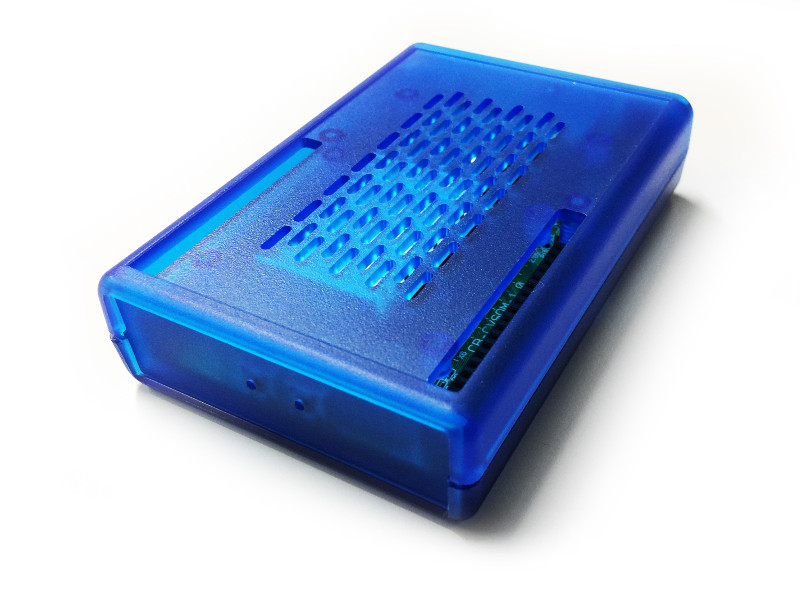

- Корпус
- Блок питания 12V
Список интерфейсов:
- аппаратно совместимый слот для Arduino Uno3
- VGA (DB-15) интерфейс (16-битный цвет) подключен к FPGA
- аудио кодек (подключен к FPGA) с линейным входом и микрофонным входом, а также выходом на наушники
- DAC для пользователя (16 бит 3MSPS)
- ADC 8-ми канальный (6 каналов на Arduino и 2 доступно для пользователя)
- 4 движковых переключателя подключеных к FPGA
- 1 пользовательская кнопка подключенная к HPS

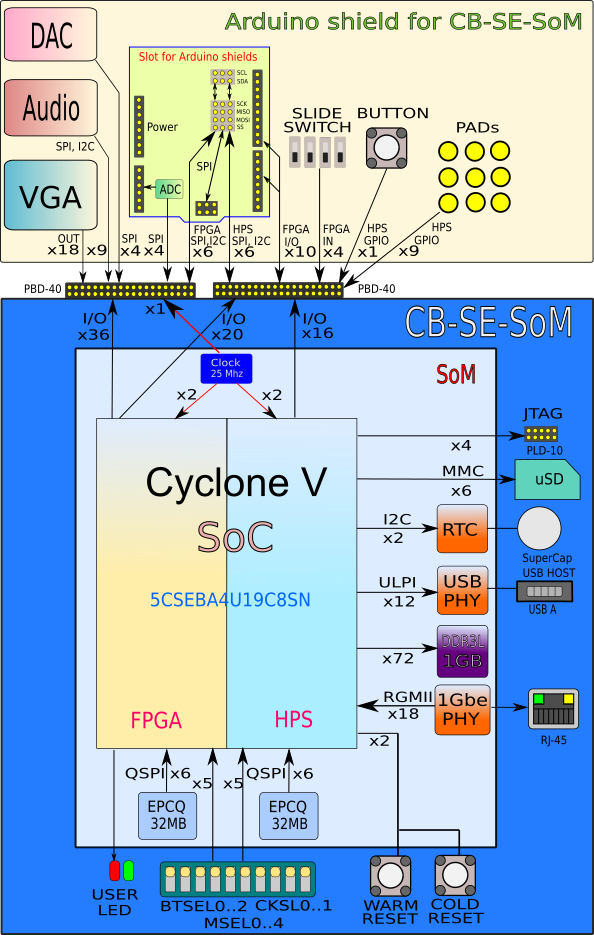

Функциональная схема:
Для получения подробной информации о плате и её особенностях пишите, пожалуйста, на support@metrotek.ru или заполните простую форму:
