первый компактный анализатор

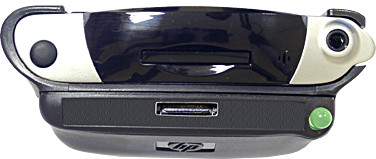

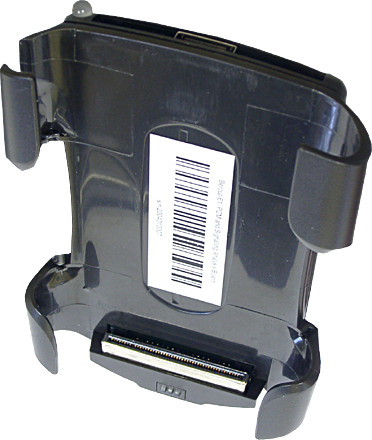

Беркут-C — анализатор сигнальных протоколов и параметров ИКМ, созданный на основе карманных компьютеров (Pocket PC) серии iPAQ 39xx/54xx/55xx производства HP.
Беркут-C предназначен для использования техническими специалистами в области телекоммуникаций, разработчиками оборудования и операторами связи.
Справочная информация
К сожалению, прибор снят с производства.
Беркут-C способен принимать, сохранять и расшифровывать данные протоколов сигнализации (SS#7, EDSS1/DSS1, V5.1, V5.2, R1.5 и др.), поступающие из тракта E1.
Декодированные пакеты можно просматривать в режиме on-line на экране прибора или на персональном компьютере, куда данные могут быть переданы для последующего анализа.
Основные особенности прибора
- Максимальная компактность: всего 85x140x28 мм
- Удобный графический интерфейс
- 4x E1 приемных порта
- Режим пассивного мониторинга
- Весь стек современных протоколов связи
- 2x E1 передающих порта
- Большой набор тестовых последовательностей (ПСП и определяемые пользователем)
- Графическое представление информации об авариях в виде хронограмм
- Открытая платформа (ОС Linux), доступен исходный текст всех приложений
- Тестирование ИКМ в соответствии с рекомендациями ITU-T G.821, G.826, M.2100
- Дистанционный доступ по протоколам TCP/IP (SSH, HTTP), USB-порт или COM-порт
- Дистанционное управление с использованием беспроводных технологий Wi-Fi и Bluetooth (в моделях на базе iPAQ 54xx/55xx)
Построенные на базе Open Palmtop Integrated Environment (OPIE) приложения Беркут-C весьма компактны и удобны в использовании.
Для работы доступно более 15 программ:
- Анализ протоколов сигнализации
- Монитор ошибок HDLC
- Состояние трактов ИКМ
- Настройка параметров портов ИКМ
- Мониторинг параметров ИКМ
- Установки параметров фильтрации
- Измерение параметров трактов ИКМ (до 4-х трактов) одновременно
- Просмотр бинарных данных (фреймов)
- Прослушивание разговорных трактов
- Гистограммы событий ИКМ
- Хронограммы аварий
- Установка параметров тестовых последовательностей
- Статус приемников тестовых последовательностей
- Контроль сбора данных
- База данных по событиям
- Фильтры потоков данных
- Текстовый декодер сообщений
- Консольные приложения для анализа и сбора данных
Все версии программ для карманного прибора имеют аналоги, выполняемые под управлением ОС MS Windows и X Window System.
И, естественно, пользователю доступен весь спектр команд UNIX для гибкого управления прибором дистанционно или посредством встроенных терминальных приложений.
Внешний вид приложений (скриншоты)
Изображения с экрана прибора можно посмотреть здесь.
