модуль анализа интерфейсов ИКМ

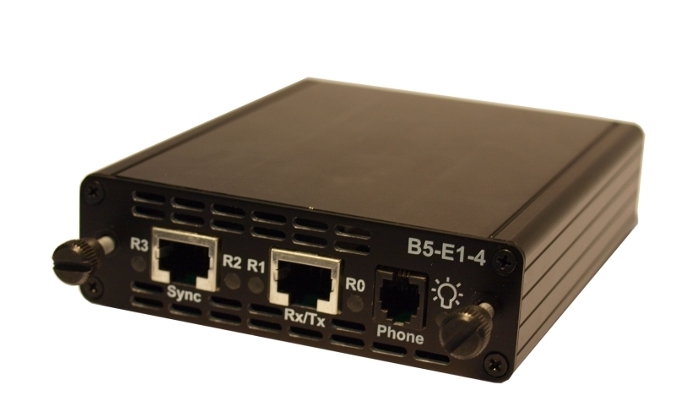

Модуль анализа интерфейсов Е1 B5-E1-4 совместно с измерительной платформой Беркут-MMT позволяет оперативно обнаруживать и устранять неполадки в трактах ИКМ.
С его помощью можно выполнить проверку корректности работы оборудования при вводе тракта в эксплуатацию, осуществить мониторинг ИКМ-тракта на наличие ошибок, аварий, сбоев синхронизации, проверить частоту сигнала и форму импульса без вывода канала из обслуживания.
Справочная информация
Основные возможности:
- Диагностика неисправностей в системах Е1 на физическом, канальном и сетевом уровнях
- Измерение и анализ параметров интерфейсов E1
- Анализ SLA в соответствии с Приказом No921 Министерства связи и информатизации РФ
- Автоматическая проверка соответствия формы импульса шаблону, указанному в Рекомендации МСЭ-T G.703
- Измерение и генерация джиттера, анализ MTJ и JTF
- Измерение вандера
- Мониторинг содержимого временного интервала
- Генерация и анализ сигналов звуковой частоты, ошибок и аварий
- Представление результатов анализа ошибок и аварий в виде гистограмм и хронограмм

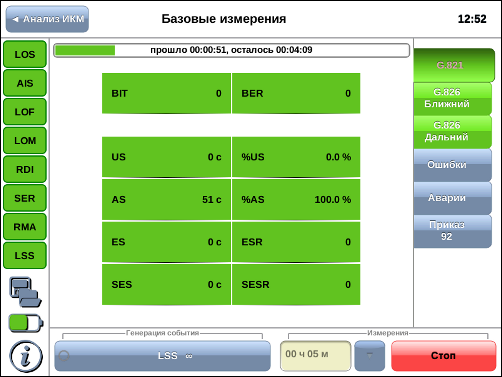

Измерение базовых параметров проводится в соответствии с Рекомендациями G.821/G.826/M.2100, результаты доступны в виде таблиц. Цветные индикаторы позволяют осуществлять оперативную диагностику состояния тестируемого интерфейса.

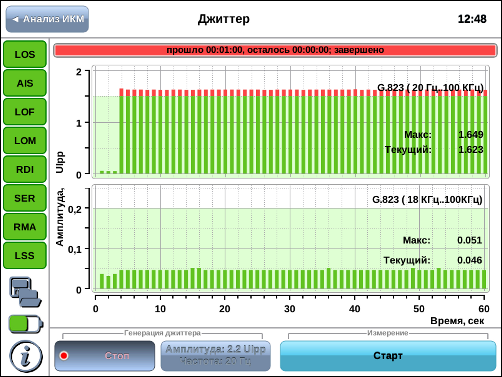

Проверка соответствия джиттера допустимым нормам проводится по Рекомендации МСЭ-Т G.823, измерение и генерация джиттера осуществляется в соответствии с Рекомендацией МСЭ-Т O.171.
Также модуль позволяет выполнять анализ передаточной характеристики джиттера и определять величину максимально допустимого джиттера.
| Интерфейсы | Rx/Tx, Sync |
| Скорость передачи | 2048 кбит/с |
| Кодирование | AMI, HDB-3 |
| Габаритные размеры модуля (В×Ш×Г) | 30.5x103x150.5 мм |
| Масса модуля | 0.29 кг |
